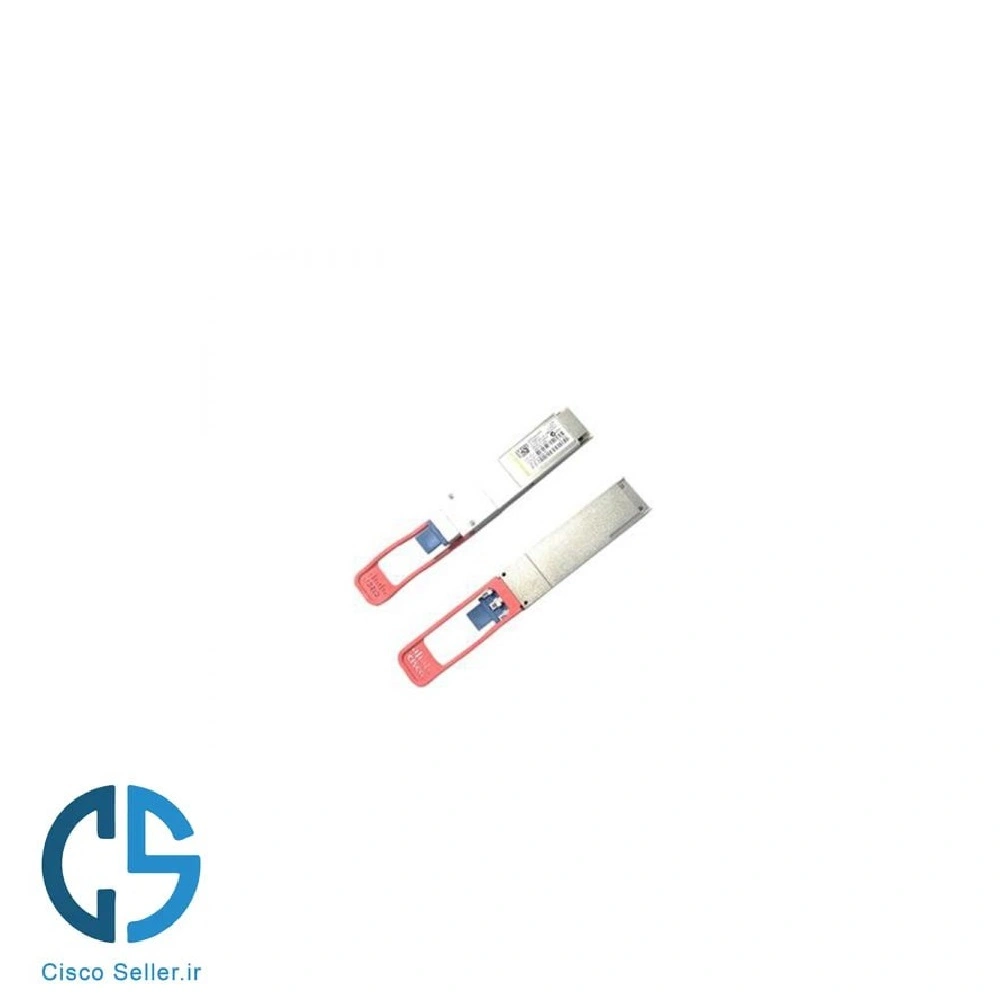

ماژول سیسکو مدل Cisco QSFP-40G-LR4-S یکی از ماژول‌های قدرتمند شرکت سیسکو (Cisco) است که برای ارتباطات میان تجهیزات زیرساخت شبکه‌ای طراحی شده است. در این مقاله ما می‌خواهیم به صورت مختصر به بررسی مشخصات ماژول سیسکو مدل Cisco QSFP-40G-LR4-S بپردازیم و می‌بینیم که این ماژول قدرتمند چه امکاناتی را در اختیار ما قرار می‌دهد.
مشخصات ماژول سیسکو مدل Cisco QSFP-40G-LR4-S
نام فنی این ماژول به صورت Cisco 40GBASE-LR4 QSFP Module for SMF است.
اولین نکته‌ای که در زمینه مشخصات ماژول سیسکو مدل QSFP-40G-LR4-S می‌توان عنوان کرد ساختار فیزیکی این ماژول است. این ماژول دارای ساختار QSFP است. این ساختار امکان اتصال این ماژول با انواع شاسی‌ها و سازگار شدن آن با انواع کابل‌های لینک را فراهم می‌آورد. اصلی ترین وظیفه ماژول سیسکو مدل QSFP-40G-LR4-S آن است که سیگنال های الکتریکی را به نوری و بالعکس تبدیل می کند. این ماژول می تواند سیگنال های الکتریکی دریافتی موازی را بر روی سیگنال های نوری MTP/MPO تبدیل کند.
طول موج (Wavelength) مورد پشتیبانی در ماژول سیسکو QSFP-40G-LR4-S به ترتیب 1270 تا 1330 نانومتر است گرچه این ماژول می تواند از طول موج های دیگر نیز پشتیبانی کند که در جای خود به آن اشاره خواهد شد.
با توجه به اینکه این ماژول اساساً برای دیتاسنترها و مراکز پردازش سریع طراحی شده است، با این حال می‌تواند داده‌های خود را از فاصله 10 کیلومتری دریافت کند و یا به این فاصله ارسال نماید. این قابلیت این ماژول را برای محیط های بزرگ و توسعه شبکه های سازمانی و یا دیتاسنترهای بزرگ فراهم می‌آورد.
نوع کابل و رسانه انتقال داده در ماژول سیسکو QSFP-40G-LR4-S برابر با SMF است. این قابلیت امکان انتقال حجم گسترده و متنوع از داده‌ها را فراهم می‌آورد.
برای ارتباط با سرورها و انتقال داده در ماژول سیسکو QSFP-40G-LR4-S از اینترفیس (یا رابط کاربری) CWDM-LR4-S استفاده شده است.
ماژول QSFP-40G-LR4-S می‌تواند به خوبی از DDM پشتبانی کند.
نوع کانکتور (Connector type) به کار رفته در ماژول QSFP-40G-LR4-S از نوع Dual-LC استفاده می‌شود.
پاورباجت نوری در این سری از ماژول‌ها برابر با 6.7 دسیبل است.
ماژول QSFP-40G-LR4-S این قابلیت را دارد که با پروتکل‌های سری IEEE802.3BA و 40GBASE-LR4-S سازگار شود و به همین خاطر می‌تواند رنج گسترده‌ای از استاندارهای داده را پشتیبانی کند.
نرخ داده‌های انتقال داده شده در ماژول QSFP-40G-LR4-S از هر دو سری QDR/DDR با پهنای باند نامحدود است و بر اساس طول موج این ماژول می‌تواند تا 11.2 گیگابیت بر ثانیه را انتقال دهد.
لنز به کار رفته در ماژول QSFP-40G-LR4-S شامل چهار لنز CWDM است و در آن از طراحی MUX/DEMUX استفاده شده است.
ماژول QSFP-40G-LR4-S می‌تواند در شرایط حرارتی مختلف به خوبی کار کند. به صورت استاندارد این ماژول می‌تواند دمائی بین صفر تا 70 درجه سانتیگراد کار کند. اما در شرایط بحرانی می‌تواند در رنج دمایی منهای پنج درجه تا هشتاد و پنج درجه نیز به کار خود ادامه دهد.
میزان توان مصرفی ماژول QSFP-40G-LR4-S برابر با 3.5 وات است.
ماژول QSFP-40G-LR4-S دارای 4 کانال ورودی با ظرفیت 10 گیگابایت است. و به همین خاطر می‌تواند بدون وجود صف و ایجاد گلوگاه داده‌های دریافتی را انتقال دهد و به لینک مرتبط به خود ارسال کند. برای بهبود این فرایند در این جا از 4 لنز CWDM استفاده شده است.
کانال‌های ارتباطی در این ماژول از نوع Multiplexes هستند و این قابلیت امکان تبادل دو سویه و چندکاناله داده‌ها بر روی هر کانال را مهیا می‌کنند.
ماژول QSFP-40G-LR4-S می‌تواند از طول باندهای مختلف مانند 1271، 1291، 1311 و 13331 نانومتر به خوبی پشتیبانی کند و به همین خاطر تعداد قابل قبولی از تجهیزات زیرساختی شبکه مانند سوئیچ‌ها، استوریج‌ها و سرورهای می‌توانند با استفاده از این ماژول اطلاعات خود را دریافت و ارسال کنند.
در ماژول QSFP-40G-LR4-S از یک کاناکتور سری Duplex LC برای ارسال داده‌های نوری استفاده شده است. همچنین برای ارتباط با رابط کاری الکتریکی در اینجا از کاناکتورهای 148 پینی استفاده شده است که توان ارتباطی مشابه برای انتقال داده را ایجاد می‌کنند.
ماژول QSFP-40G-LR4-S به ترتیب طول و عرض و ارتفاع برابر با 13.5 در 18.4 در 72.4 میلیمتر است. این ماژول از هسته G.652 بهره می برد.
رنگ اصلی این ماژول آبی است.
مشخصات فنی ماژول سیسکو QSFP-40G-LR4-S در یک نگاه
- پارت نامبر QSFP-40G-LR4-S
- نوع محصول : ماژول سیسکو 40GBASE-LR4 QSFP برای SMF
- ابعاد ماژول 13.5 * 18.4 * 72.4 میلی متر
- فناوری اتصال: سیمی
- نوع فیبر SMF
- نوع کانکتور Duplex LC
- فرم فاکتور : Plug-in module
- طول موج نوری 1310 نانومتر
- مصرف برق 3.5 وات
- حداکثر فاصله: 10 کیلومتر
- سرعت انتقال 40 Gbps
