سیستم پیجینگ کارخانه یک سیستم ارتباطی است که برای پخش صدا و اطلاعرسانی در محیطهای صنعتی و کارخانهای طراحی شده است. این سیستم به مدیران و کارکنان امکان میدهد تا پیامها، اعلانها و هشدارها را به صورت فوری و واضح به دیگران منتقل کنند. نوع تجهیزات، سیستم و امکانات در پیجینگ کارخانه کارخانه از یک صنعت به صنعت دیگر ممکن است تفاوت هایی داشته باشد. به طور مثال سیستم پیجینگ کارخانه صنایع غذایی با صنایع فولادی متفاوت خواهد بود. نوع آلایندگی ها، میزان دما، رطوبت و محیط تاثیر به سزایی در انتخاب سیستم صوتی کارخانه ها خواهد داشت.طراح و مشاور سیستم پیجینگ کارخانهها باید دارای مهارتها و دانشهای متنوعی باشد تا بتواند به طور مؤثر و کارآمد سیستمهای صوتی و پیجینگ را طراحی و پیادهسازی کند. در زیر به برخی از این مهارتها و دانشها اشاره میشود:
فهرست مطالب
خصوصیات مشاور و طراح سیستم پیجینگ کارخانه
1. فناوریهای صوتی: آشنایی با اصول و تجهیزات صوتی، از جمله میکروفنها، بلندگوها، آمپلیفایرها و DSP (پردازش دیجیتال سیگنال).
2. شبکههای کامپیوتری: درک عمیق از پروتکلهای شبکه (مانند TCP/IP) و توانایی طراحی شبکههای صوتی تحت IP.
3. طراحی سیستم: توانایی طراحی سیستمهای پیجینگ متناسب با نیازهای خاص کارخانه، تعیین تعداد بلندگوها، مکان نصب و نوع تجهیزات.
4. تحلیل نیازها: توانایی ارزیابی نیازهای کارخانه و تحلیل محیط کار برای ارائه راهکارهای مناسب.
5. برنامهنویسی و نرمافزار: آشنایی با نرمافزارهای مدیریت سیستمهای صوتی و پیجینگ و توانایی تنظیم و برنامهریزی آنها.
6. ایمنی و استانداردها: آگاهی از استانداردها و مقررات ایمنی مربوط به نصب و راهاندازی سیستمهای صوتی در محیطهای صنعتی.
7. مدیریت پروژه: توانایی مدیریت زمان، منابع و بودجه پروژههای پیادهسازی سیستم پیجینگ.
8. تعمیر و نگهداری: دانش در زمینه تعمیر و نگهداری تجهیزات صوتی و توانایی عیبیابی مشکلات.
9. تجربه عملی: تجربه عملی در پیادهسازی سیستمهای صوتی و پیجینگ در محیطهای صنعتی.
10. توجه به جزئیات: دقت در جزئیات طراحی و نصب برای اطمینان از عملکرد صحیح سیستم.
این مهارتها و دانشها به طراح و مشاور کمک میکند تا بتواند یک سیستم پیجینگ متناسب با نیاز، ایمن و کارآمد را برای کارخانهها طراحی و پیادهسازی کند.
شکل شماره 1
مزایای سیستم پیجینگ کارخانه
1. اطلاعرسانی سریع: امکان ارسال پیامهای فوری به کارکنان در مواقع ضروری (مانند وضعیتهای اضطراری).
2. بهبود ارتباطات: تسهیل ارتباطات بین بخشهای مختلف کارخانه و کاهش زمان واکنش به مسائل.
3. افزایش ایمنی: اعلام هشدارها و دستورالعملهای ایمنی به موقع میتواند از حوادث جلوگیری کند.
4. کاهش هزینهها: کاهش نیاز به حضور فیزیکی مدیران برای اطلاعرسانی به کارکنان.
5. پوشش وسیع: امکان پوششدهی کل فضای کارخانه با استفاده از بلندگوهای مناسب.
مشخصات سیستم پیجینگ کارخانه
کیفیت صدا: باید صدای واضح و قابل فهمی را ارائه دهد.
محدوده پوشش: توانایی پوششدهی مناطق مختلف کارخانه، از جمله مناطق بزرگ و پر سر و صدا.
قابلیت اتصال: امکان اتصال به سیستمهای دیگر مانند سیستمهای امنیتی یا نظارتی.
قابلیت تنظیم: امکان تنظیم حجم صدا و انتخاب مناطق خاص برای پخش پیام.
پایداری: مقاوم در برابر شرایط محیطی سخت (رطوبت، گرد و غبار، دما).
تجهیزات مورد نیاز در سیستم پیجینگ کارخانه

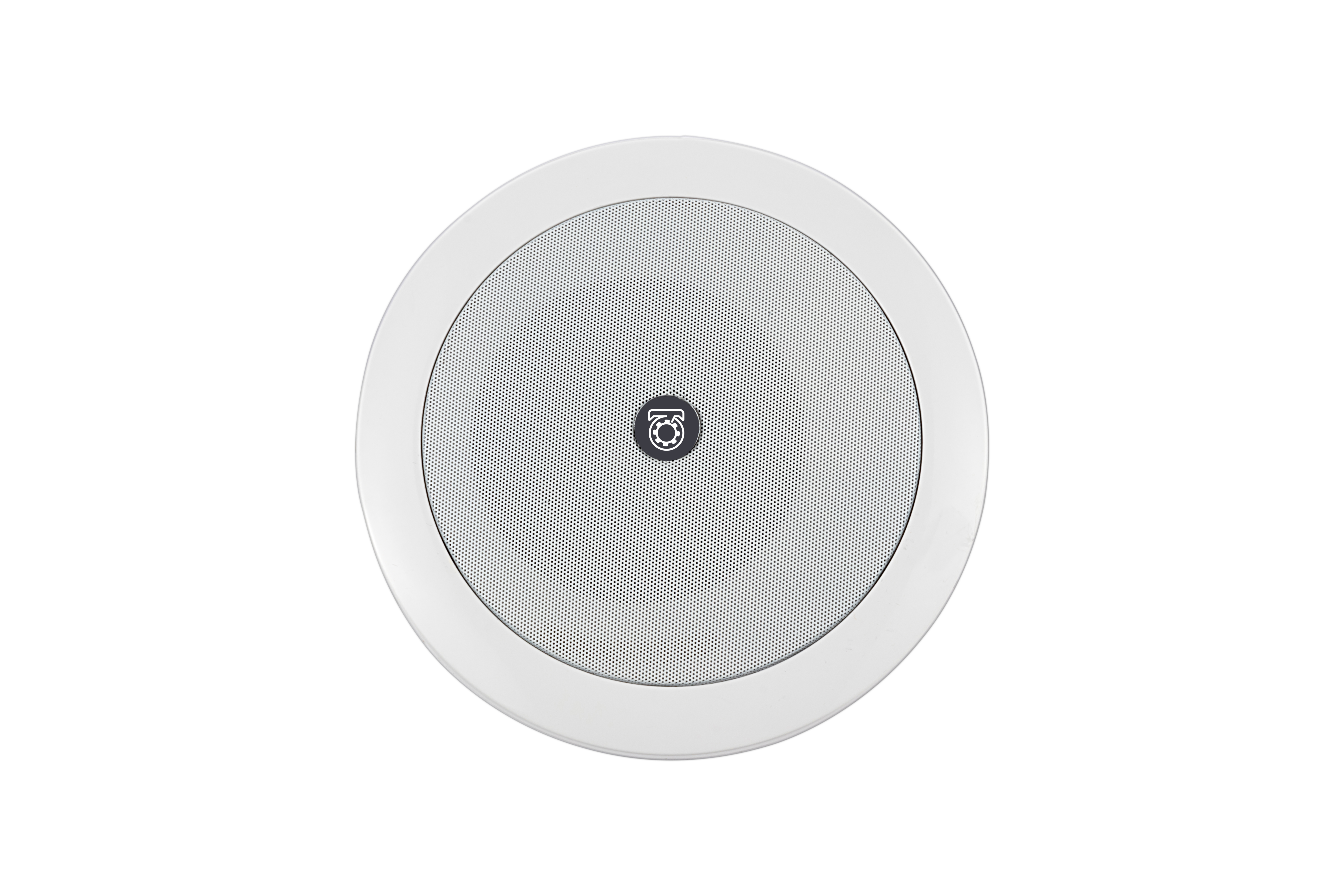

1. بلندگوها: بلندگو سقفی و دیواری در داخل ساختمان های اداری، بلندگو شیپوری بسته به طراحی و نیازهای کارخانه.
2. آمپلیفایرها: برای تقویت سیگنال صوتی و توزیع مناسب صدا در بلندگوها.
3. میکسرهای صوتی نرم افزاری و سخت افزاری: برای ترکیب صداهای مختلف و تنظیم سطح صدا.
4. سرور و نرم افزار پیجینگ: نرم افزار ها و سخت افزار هایی که امکان کنترل و مدیریت سیستم صوتی را فراهم میکنند.
5. کابلها: کابلهای مناسب برای انتقال سیگنال صوتی (کابل های صوتی و شبکه).

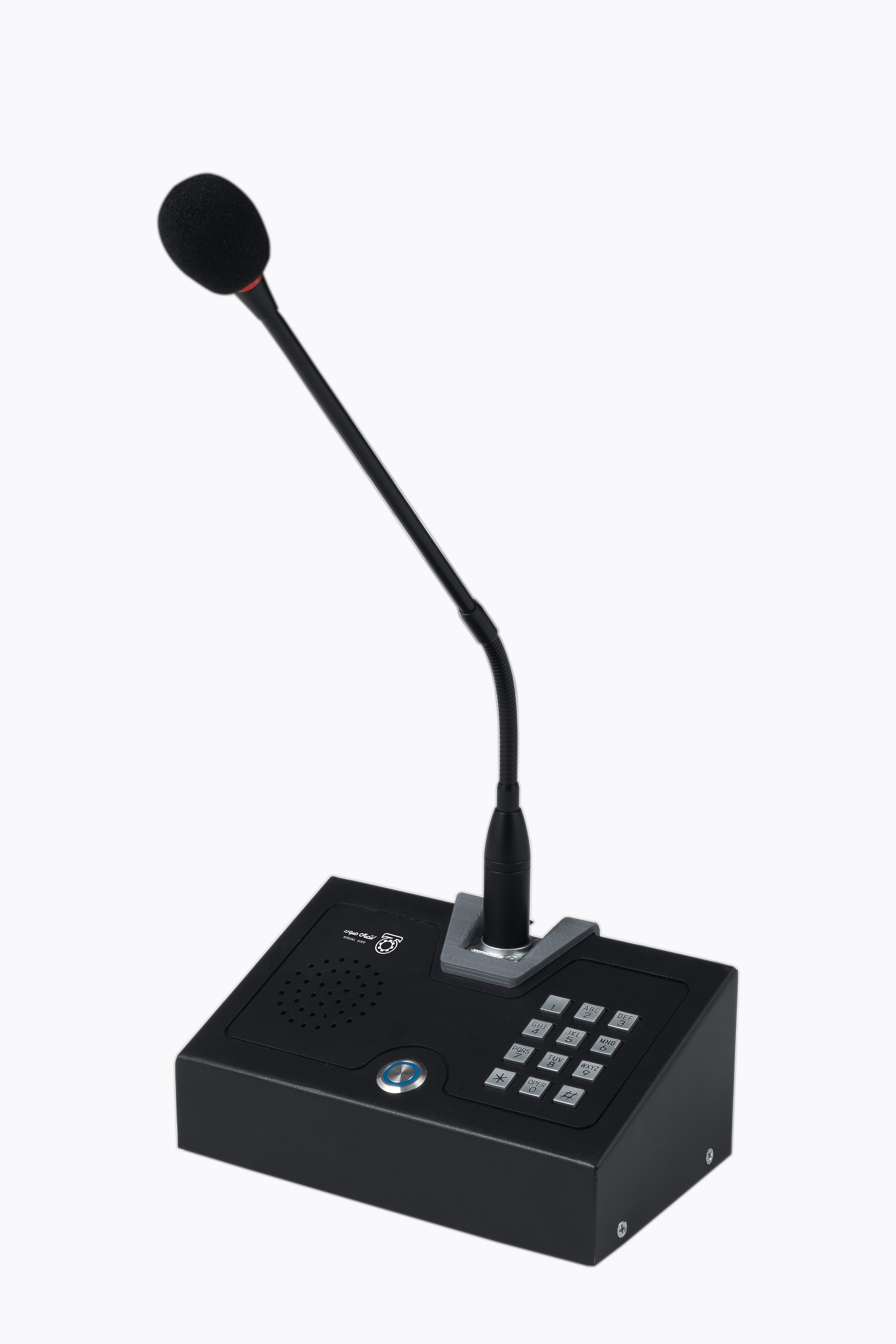

6. میکروفن و زون سلکتور ها: برای ارسال پیامها به سیستم از میکروفون پیجینگ و یا زون سلکتور رومیزی استفاده می شود.
7. مرکز تلفن: برای ارتباط با داخلی های کاربران و ایجاد تماس های بیرونی
8. آژیر و چراغ های هشدار: دستگاههایی که امکان پخش هشدار های صوتی بلند و نور های اعلام خطر را دارند.
9. منبع تغذیه: منابع تغذیه مناسب برای تأمین انرژی تجهیزات مثل سوئیچ های PoE، یو پی اس و استابلایزر
مراحل انتخاب و اجرای سیستم پیجینگ کارخانه
1. تحلیل نیازها
- شناسایی اهداف: تعیین کنید که هدف از نصب سیستم پیجینگ چیست (مثلاً اطلاعرسانی فوری، اعلام وضعیت اضطراری، یا هماهنگی بین کارکنان).
- تعیین محدوده پوشش: شناسایی مناطق مختلف کارخانه که نیاز به پوشش صوتی دارند، از جمله مناطق تولید، انبارها، دفاتر و مناطق خطرناک.
- تعداد کاربران: تخمین تعداد کاربرانی که باید به سیستم دسترسی داشته باشند.
2. انتخاب نوع سیستم

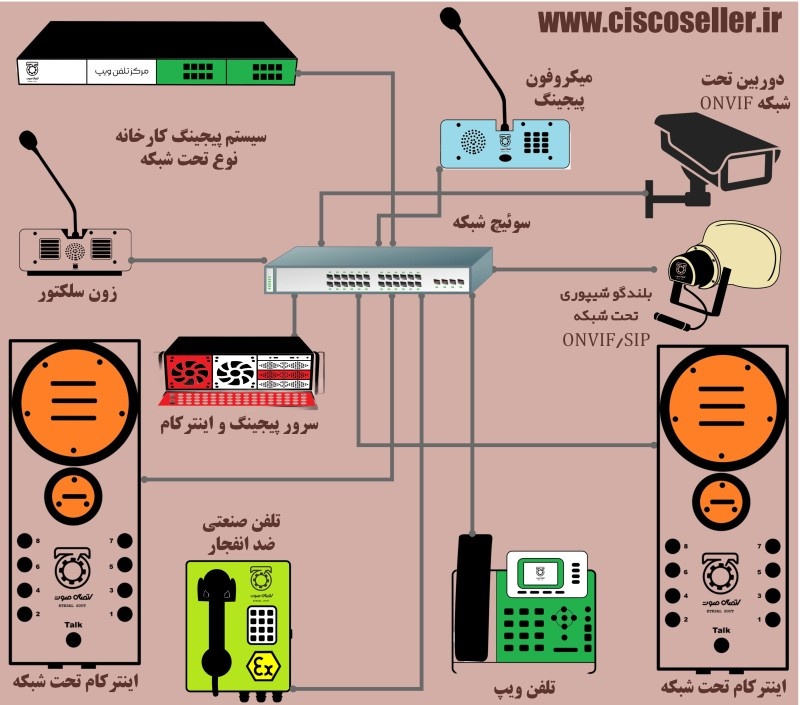

- سیستم تحت شبکه: تمامی تجهیزات صوتی و ارتباطی مبتنی بر بستر شبکه است. مطابق شکل 1

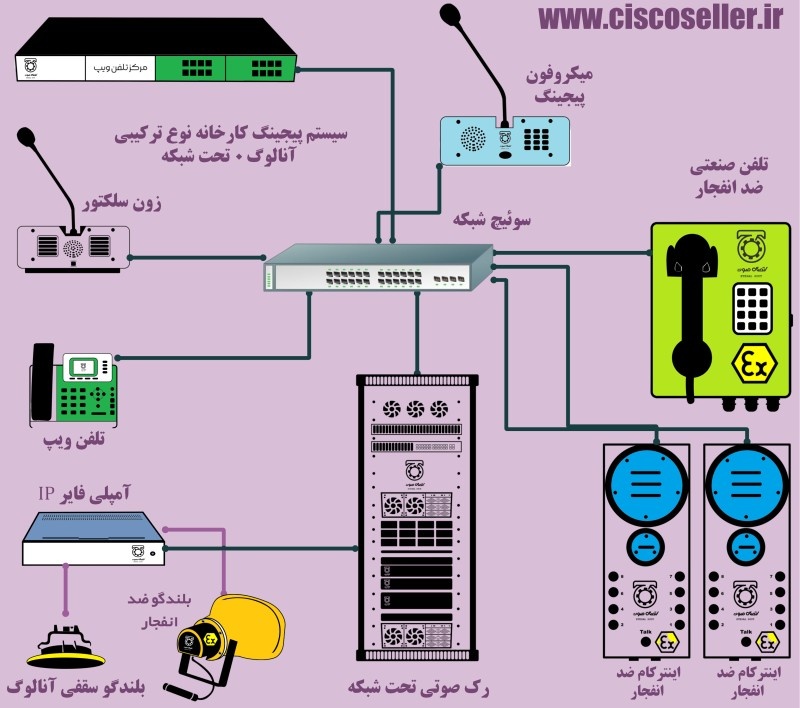

- سیستم ترکیبی(آنالوگ + تحت شبکه): می توان تلفن ها و بلندگو ها را از نوع آنالوگ و بقیه تجهیزات را از نوع IP به کاربرد. مطابق شکل 2
3. طراحی سیستم
- نقشهبرداری: تهیه نقشهای از کارخانه و تعیین نقاط نصب بلندگوها و تجهیزات.
- محاسبه بار صوتی: محاسبه میزان صدای مورد نیاز برای هر منطقه با توجه به نویز محیط و فاصله از منبع صدا.
- طراحی شبکه: طراحی شبکه کابلکشی برای اتصال تجهیزات، شامل انتخاب نوع کابل و مسیرها.
4. انتخاب تجهیزات
- بلندگوها: انتخاب بلندگوهای مناسب با توجه به نوع سیستم و نیازهای صوتی.
- کنترلکنندهها: انتخاب میکسرها، آمپلیفایرها و تجهیزات کنترلی مناسب.
- دیگر تجهیزات: خرید تجهیزات جانبی مانند میکروفنها، سوئیچها و کابلها.
5. نصب سیستم
- نصب کابلکشی: اجرای کابلکشی مطابق با طراحی انجام شده و رعایت استانداردهای لازم.
- نصب بلندگوها و تجهیزات: نصب بلندگوها در نقاط مشخص شده و راهاندازی کنترلکنندهها و دیگر تجهیزات.
- تست اولیه: انجام تستهای اولیه برای اطمینان از عملکرد صحیح تجهیزات.
6. تنظیم و پیکربندی
- تنظیم صدا: تنظیم سطح صدا و کیفیت صدا در هر بلندگو.
- پیکربندی نرمافزار: در صورت استفاده از سیستمهای دیجیتال، پیکربندی نرمافزار و تنظیمات مربوطه.
7. آموزش کارکنان
- آموزش استفاده: برگزاری دورههای آموزشی برای کارکنان درباره نحوه استفاده از سیستم پیجینگ.
- آموزش در شرایط اضطراری: آموزش کارکنان درباره نحوه استفاده از سیستم در مواقع اضطراری.
8. تست نهایی
- تست عملکرد: انجام تستهای نهایی برای اطمینان از عملکرد صحیح سیستم در شرایط واقعی.
- جمعآوری بازخورد: دریافت بازخورد از کاربران درباره کیفیت صدا و عملکرد سیستم.
9. نگهداری و پشتیبانی
- برنامهریزی نگهداری: تهیه برنامهای برای نگهداری منظم سیستم و بررسی تجهیزات.
- پشتیبانی فنی: ارائه خدمات پشتیبانی فنی در صورت بروز مشکلات.
10. ارزیابی دورهای
- بازنگری عملکرد: ارزیابی دورهای عملکرد سیستم و بهروزرسانی آن بر اساس نیازهای جدید یا تغییرات در کارخانه.
شکل شماره 2
مشخصه و استاندارد کابلهای برق و شبکه در سیستم پیجینگ کارخانه
1. کابلهای برق
استانداردهای ایمنی: کابلها باید مطابق با استانداردهای IEC، NEC یا دیگر استانداردهای ملی و بینالمللی باشند.
جنس عایق: عایق کابل باید مقاوم در برابر حرارت، رطوبت و مواد شیمیایی باشد. PVC و XLPE از جمله مواد رایج هستند.
تعداد هسته: بسته به نیاز سیستم، تعداد هستههای کابل (سیمهای داخلی) باید مشخص شود.
جریان نامی: کابلها باید توانایی عبور جریان مورد نیاز تجهیزات پیجینگ را داشته باشند.
طول کابل: باید دقت شود که طول کابلها به حدی باشد که افت ولتاژ در حد مجاز باقی بماند.
2. کابلهای شبکه
نوع کابل: استفاده از کابلهای CAT5e، CAT6 یا بالاتر برای اطمینان از سرعت و کیفیت سیگنال.
استانداردهای شبکه: کابلها باید مطابق با استانداردهای TIA/EIA-568 باشند.
شیلدینگ: اگر محیط کارخانه دارای نویز الکترومغناطیسی بالاست، استفاده از کابلهای شیلد شده (STP) توصیه میشود.
طول کابل: طول کابلهای شبکه باید به گونهای انتخاب شود که از افت سیگنال جلوگیری شود (معمولاً حداکثر 100 متر برای Ethernet).
جنس عایق: عایق کابل باید مقاوم در برابر آتش و دماهای بالا باشد.
3. نکات اضافی
نصب صحیح: نصب کابلها باید با رعایت اصول مهندسی انجام شود تا از تداخل و نویز جلوگیری شود.
برچسبگذاری: کلیه کابلها باید به درستی برچسبگذاری شوند تا در نگهداری و عیبیابی آسانتر باشند.
تست نهایی: پس از نصب، تست عملکرد سیستم پیجینگ و اطمینان از کیفیت سیگنالها ضروری است.
سوالات متداول
1. سیستم صوت و پیجینگ چیست؟
سیستمی است برای توزیع، کنترل و مدیریت اعلان های صوتی خودکار و غیر خودکار
2. تجهیزات لازم برای راهاندازی سیستم صوت کارخانه کدامند؟
بلندگوها، آمپی فایرها، اینترکام،
سرور پیجینگ، نرم افزار پیجینگ، رک صوتی،
تلفن صنعتی و میکروفون پیجینگ از تجهیزات لازم برای راه اندازی سیستم صوتی کارخانه است.
3. چگونه میتوان کیفیت صدا را در سیستم پیجینگ بهبود داد؟
انتخاب بلندگو های باکیفیت، استفاده از پروتکل های حذف نویز و اکو، انتخاب
آمپلی فایر های با کیفیت و نرم افزار های مناسب سیستم پیجینگ کارخانه از روش های بهبود کیفیت صدا می باشد.
4. آیا میتوان سیستم صوت و پیجینگ را به سیستمهای دیگر متصل کرد؟
بله با پروتکل های شبکه و اتصالات مکانیکی می توان سیستم پیجینگ کارخانه را به سیستم های اعلان حریق و دوربین مدار بسته متصل کرد.
5. هزینه راهاندازی سیستم صوت و پیجینگ چقدر است؟
عوامل مختلفی در این هزینه نقش دارند که عبارتند از:
هزینه تجهیزات سیستم صوتی بر حسب نوع برند
میزان پوشش صدای مورد نیاز برای راه اندازی سیستم صوتی کارخانه
هزینه تجهیزات زیر ساخت پسو و اکتیو
6. چگونه میتوان از سیستم پیجینگ در مواقع اضطراری استفاده کرد؟
یکی از دلایل خرید سیستم پیجینگ کارخانه استفاده از آن در مواقع اضطراری است. با دستور العمل هایی که طراح و مشاور سیستم صوت و پیجینگ کارخانه در اختیار کاربران قرار می دهد از این سیستم علاوه بر کاربرد های معمول روزانه در مواقع اضطراری نیز استفاده می شود.
7. چه نوع بلندگوهایی برای محیطهای صنعتی مناسب تر هستند؟
بسته به نوع شرایط در محیط های صنعتی از بلندگو های شیوری مختلفی در محیط های صنعتی استفاده می شود:
بلندگو شیپوری موزیکال: برای محیط هایی که ممکن است موسیقی پخش شود.
بلندگو ضد انفجار: برا یمحیط های گازی
بلندگو شیپوری کتابی
8. آیا سیستم صوت و پیجینگ نیاز به نگهداری دارد؟
مانند هر سیستم دیگری نگهداری و سرویس دوره ای سیستم پیجینگ کارخانه می تواند منجر به افزایش طول عمر تجهیزات و اطمینان از عملکرد آن در شرایط اضطراری خواهد شد.
9. چگونه میتوان از طریق سیستم پیجینگ پیامهای ضبط شده پخش کرد؟
نرم افزار پیجینگ وظیفه پخش پیام های ضبط شده در زمان های مشخصی که مدیر سیستم تعریف می کند را بر عهده دارد.
